Como fornecedor experiente de flanges de aço inoxidável, testemunhei em primeira mão o papel crítico que esses componentes desempenham em vários setores. Da construção ao petróleo e gás, o método de conexão dos flanges de aço inoxidável não é apenas um detalhe técnico, mas uma pedra angular para a execução bem-sucedida do projeto. Neste blog, irei me aprofundar nos diferentes métodos de conexão de flanges de aço inoxidável, fornecendo insights práticos e cientificamente fundamentados.
Conexões soldadas
As conexões soldadas são um dos métodos mais comuns e confiáveis para unir flanges de aço inoxidável. Este método envolve a fusão do flange ao tubo ou outro componente usando calor. Existem dois tipos principais de conexões soldadas: solda de encaixe e solda de topo.
Solda de soquete
As conexões de solda de soquete são ideais para tubos menores e aplicações de baixa pressão. Neste método, o tubo é inserido no encaixe do flange e, em seguida, uma solda de ângulo é aplicada ao redor da circunferência do flange. A vantagem das soldas de encaixe é a facilidade de instalação e o fato de exigirem menos preparação do material em comparação com as soldas de topo. No entanto, eles não são adequados para aplicações de alta pressão ou alta temperatura devido ao potencial de defeitos de solda e concentração de tensão na raiz da solda.
Solda de topo
Conexões de solda de topo são usadas para tamanhos de tubos maiores e aplicações de alta pressão ou alta temperatura. Neste método, as extremidades do tubo e do flange são chanfradas para criar uma ranhura em forma de V. Os dois componentes são então alinhados e soldados, preenchendo a ranhura com metal fundido. As soldas de topo proporcionam uma conexão forte e à prova de vazamentos, pois a solda penetra em toda a espessura da parede do tubo. No entanto, requerem alinhamento e preparação mais precisos em comparação com as soldas de encaixe, e o processo de soldagem é mais complexo.
Conexões aparafusadas
As conexões aparafusadas são outro método popular para unir flanges de aço inoxidável. Este método envolve o uso de parafusos e porcas para fixar os flanges, criando uma vedação entre os dois componentes. As conexões aparafusadas são fáceis de instalar e desmontar, tornando-as ideais para aplicações onde é necessária manutenção ou substituição.
Flange de face elevada
Os flanges de face elevada são o tipo mais comum de flange usado em conexões aparafusadas. A face elevada fornece uma superfície de vedação que ajuda a evitar vazamentos. Uma junta é colocada entre os dois flanges e os parafusos são apertados para comprimir a junta e criar uma vedação. Os flanges de face elevada são adequados para uma ampla gama de aplicações, incluindo sistemas de baixa e alta pressão.
Flange de junta tipo anel
Os flanges de junta tipo anel são usados em aplicações de alta pressão e alta temperatura, como na indústria de petróleo e gás. Este tipo de flange usa uma junta de anel de metal que fica assentada em uma ranhura na face do flange. Quando os parafusos são apertados, a junta do anel é comprimida, criando uma vedação metal com metal altamente resistente a vazamentos e pressão.
Conexões rosqueadas
As conexões roscadas são um método simples e econômico para unir flanges de aço inoxidável. Este método envolve rosquear o tubo e o flange e depois aparafusá-los. As conexões roscadas são adequadas para aplicações de baixa pressão e tubos de tamanhos pequenos.
Tópico NPT
National Pipe Thread (NPT) é o tipo de rosca mais comum usado em conexões rosqueadas. As roscas NPT são cônicas, o que significa que criam uma vedação hermética quando o tubo e o flange são aparafusados. No entanto, as roscas NPT requerem um selante, como fita de Teflon ou lubrificante para tubos, para evitar vazamentos.
Tópico BSP
As roscas British Standard Pipe (BSP) são outro tipo de rosca usada em conexões rosqueadas. As roscas BSP são paralelas, o que significa que elas não criam uma vedação hermética por si mesmas. Um selante também é necessário para evitar vazamentos.
Escolhendo o método de conexão correto
A escolha do método de conexão para flanges de aço inoxidável depende de vários fatores, incluindo a aplicação, os requisitos de pressão e temperatura, o tamanho do tubo e a compatibilidade do material. Como fornecedor de flanges de aço inoxidável, recomendo considerar os seguintes pontos ao escolher um método de conexão:
- Aplicativo: Diferentes aplicações têm requisitos diferentes. Por exemplo, uma aplicação de alta pressão pode exigir uma solda de topo ou um flange de junta tipo anel, enquanto uma aplicação de baixa pressão pode ser adequada para uma solda de encaixe ou conexão roscada.
- Pressão e Temperatura: Os requisitos de pressão e temperatura do sistema determinarão a resistência e durabilidade da conexão. Aplicações de alta pressão e alta temperatura exigem conexões mais fortes, como soldas de topo ou flanges de juntas tipo anel.
- Tamanho do tubo: O tamanho do tubo também afetará a escolha do método de conexão. Tubos maiores podem exigir soldas de topo, enquanto tubos menores podem ser adequados para soldas de encaixe ou conexões roscadas.
- Compatibilidade de materiais: O material do flange e do tubo deve ser compatível para garantir uma conexão adequada. Os flanges de aço inoxidável estão disponíveis em diferentes graus, comoFlange ASTM A182 Gr F304eFlanges de aço inoxidável 316, cada um com suas próprias propriedades e aplicações.
Nossas ofertas de flanges de aço inoxidável

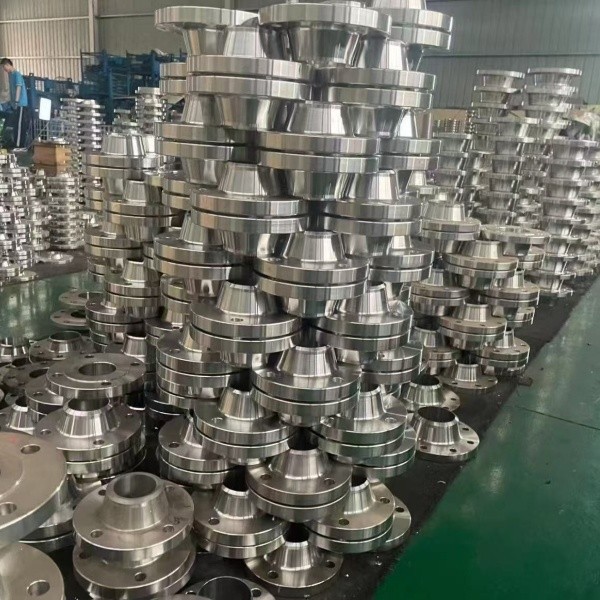

Em nossa empresa, oferecemos uma ampla gama de flanges de aço inoxidável, incluindoFlanges Inoxidáveis Forjados, Flanges ASTM A182 Gr F304 e Flanges de aço inoxidável 316. Nossos flanges são fabricados com materiais de alta qualidade e processos de fabricação avançados para garantir desempenho e confiabilidade superiores.
Quer você precise de uma conexão soldada, aparafusada ou rosqueada, podemos fornecer a solução certa para sua aplicação. Nossa equipe de especialistas está disponível para ajudá-lo a escolher o método de conexão e o tipo de flange apropriados com base em suas necessidades específicas.
Conclusão
O método de conexão dos flanges de aço inoxidável é um aspecto crítico de qualquer sistema de tubulação. Ao escolher o método de conexão correto, você pode garantir uma conexão forte, à prova de vazamentos e durável que atenderá aos requisitos de sua aplicação. Como fornecedor de flanges de aço inoxidável, temos o compromisso de fornecer produtos de alta qualidade e consultoria especializada para ajudá-lo a fazer as escolhas certas para seus projetos.
Se você estiver interessado em saber mais sobre nossos flanges de aço inoxidável ou precisar de ajuda para escolher o método de conexão correto, não hesite em nos contatar. Nossa equipe está pronta para discutir suas necessidades e fornecer uma solução personalizada.
Referências
- ASME B16.5 - Flanges para tubos e conexões flangeadas
- ASTM A182 - Especificação padrão para liga forjada ou laminada e flanges de tubos de aço inoxidável, conexões forjadas e válvulas e peças para serviços em alta temperatura
- API 6A - Especificação para Equipamentos para Cabeça de Poço e Árvore de Natal
